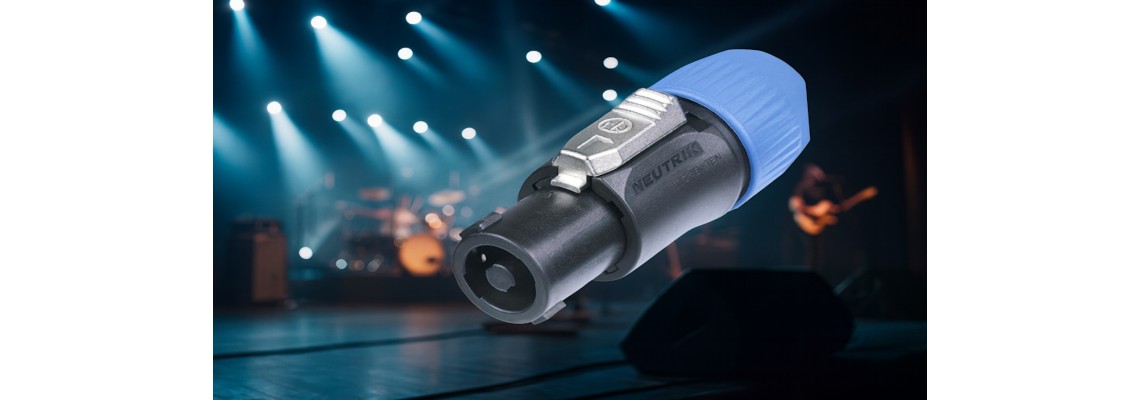

Connettori Speakon: come funzionano e quando usarli

I connettori Speakon rappresentano lo standard industriale per la connessione di casse acustiche e amplificatori in ambito professionale. Utilizzati in palchi, impianti audio touring e sistemi PA, offrono affidabilità, potenza di trasmissione e sicurezza superiori rispetto ai classici connettori jack o XLR. In questa guida tecnica approfondiremo come funzionano i connettori Speakon, le loro tipologie, i vantaggi pratici e le corrette modalità d’uso negli impianti audio professionali.

Cos’è un connettore Speakon

Il connettore Speakon, sviluppato da Neutrik, è progettato specificamente per collegare amplificatori e diffusori. A differenza dei connettori jack o XLR, non trasporta segnali di linea o microfonici, ma segnali di potenza — ovvero la corrente che alimenta i diffusori stessi.

Le caratteristiche fondamentali del sistema Speakon sono:

• Connessione a baionetta con blocco meccanico, che impedisce disconnessioni accidentali;
• Contatti robusti e resistenti alle alte correnti (fino a 50 A);
• Assenza di rischio di cortocircuito durante l’inserimento o l’estrazione;
• Durata nel tempo e resistenza a urti, vibrazioni e calore.

Sono ideali per sistemi audio ad alta potenza, dove la sicurezza e la qualità del contatto elettrico sono fondamentali.

Tipologie di connettori Speakon

Esistono diverse versioni di connettori Speakon, identificate dal numero di poli conduttori:

Speakon 2 poli (NL2)

È il modello più semplice, usato principalmente per connessioni mono tra amplificatore e cassa singola. I due contatti (+1 e -1) trasportano rispettivamente il segnale positivo e negativo.

Speakon 4 poli (NL4)

Il più diffuso in ambito professionale. Dispone di quattro contatti: +1, -1, +2, -2. Permette di collegare due canali stereo o configurazioni bi-amp (ad esempio, separando tweeter e woofer con linee dedicate).

Speakon 8 poli (NL8)

Utilizzato in sistemi complessi o nei line array di grandi dimensioni, consente la trasmissione di più segnali di potenza in un unico connettore, semplificando il cablaggio e riducendo il numero di cavi necessari.

Come funziona un connettore Speakon

Il funzionamento si basa su un sistema meccanico di bloccaggio a rotazione. Per connettere il cavo:

1. Inserire il connettore maschio nella presa femmina fino a battuta;
2. Ruotare in senso orario fino allo scatto del blocco;
3. Per disconnettere, tirare la ghiera di sblocco e ruotare in senso antiorario.

Questo meccanismo evita disconnessioni involontarie, anche sotto vibrazioni o trazione del cavo, un vantaggio enorme rispetto ai classici jack da 6,3 mm.

Vantaggi dei connettori Speakon

• Sicurezza elettrica: i contatti non sono mai esposti, evitando cortocircuiti accidentali;
• Affidabilità: contatti in lega conduttiva e superfici dorate garantiscono una connessione stabile e duratura;
• Alta capacità di corrente: fino a 50 ampere, perfetti per amplificatori di potenza;
• Bloccaggio meccanico: impedisce scollegamenti anche in situazioni di stress fisico del cavo;
• Modularità: versioni 2, 4 e 8 poli per diverse configurazioni audio;
• Versatilità: utilizzabili anche per impianti passivi e bi-amplificati.

Quando usare i connettori Speakon

I connettori Speakon sono indispensabili in ogni impianto professionale che preveda diffusori passivi alimentati da amplificatori esterni. Ecco alcuni casi d’uso tipici:

• Connessioni tra finali di potenza e casse acustiche passive;
• Collegamento di monitor da palco o subwoofer;
• Impianti bi-amp o tri-amp con cablaggio dedicato;
• Sistemi line array o multi-way ad alte prestazioni;
• Allestimenti live con lunghe tratte di cavo dove serve robustezza e sicurezza.

Connettori Speakon vs Jack

Molti musicisti e tecnici audio si chiedono perché i cavi Speakon abbiano sostituito i tradizionali cavi con jack da 6,3 mm. La risposta risiede nelle differenze strutturali e di sicurezza:

In sintesi, i connettori Speakon sono più robusti, sicuri e adatti alla gestione della potenza necessaria per i sistemi PA professionali.

Come saldare o montare un cavo Speakon

La costruzione di un cavo Speakon è semplice ma richiede precisione. Per realizzare un collegamento corretto occorrono:

• Connettore Speakon maschio (NL2, NL4 o NL8);
• Cavo bipolare o multipolare per potenza;
• Cacciavite, spellacavi e stagnatore (in caso di saldatura).

Procedura di montaggio:

1. Spellare il cavo di circa 8–10 mm.
2. Inserire la guaina nel corpo del connettore.
3. Collegare i fili ai terminali contrassegnati (+1 e -1 per le connessioni standard).
4. Serrarre con viti o saldare (a seconda del modello).
5. Richiudere il corpo e bloccare la guaina con il pressacavo integrato.

È buona norma utilizzare connettori Speakon originali per garantire affidabilità nel tempo e compatibilità con gli standard Neutrik.

Come scegliere il cavo giusto

La scelta del cavo da utilizzare con un connettore Speakon dipende dalla potenza e dalla lunghezza della tratta. In generale:

• Fino a 500 W: sezione minima 2 × 1,5 mm²;
• 500–1000 W: sezione consigliata 2 × 2,5 mm²;
• Oltre 1000 W: sezione 2 × 4 mm² o superiore.

I cavi audio per potenza disponibili su Bestwebseller.it sono costruiti con rame OFC e guaine resistenti all’abrasione, perfetti per l’uso in tour o installazioni fisse.

Manutenzione e cura

• Pulire periodicamente i contatti con spray per contatti elettrici.
• Verificare l’integrità della ghiera di bloccaggio prima di ogni evento.
• Conservare i cavi in flightcase o borse dedicate per evitare piegature eccessive.
• Non utilizzare mai i cavi come elementi di trazione o sospensione.

Conclusione

I connettori Speakon sono oggi il punto di riferimento assoluto per la connessione di casse e amplificatori nel settore audio professionale. Offrono maggiore sicurezza, durata e capacità di corrente rispetto ai connettori tradizionali, rendendoli indispensabili per eventi live, impianti fissi e tour. Affidarsi a prodotti originali e certificati garantisce prestazioni affidabili e un audio sempre stabile e privo di rischi.
